Diffusore lineare a scomparsa TRATTO

  • completamente invisibile, senza cornice
  • linee di qualsiasi lunghezza



  • adatti per mandata e ripresa aria
  • ultra ribassati a partire da 130 mm

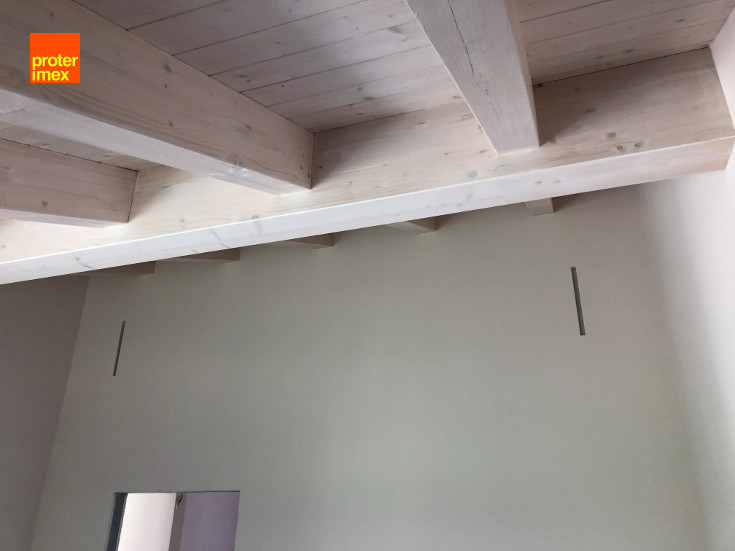

I diffusori lineari TRATTO si integrano a scomparsa totale nel soffitto o nella parete senza cornici o giunzioni a vista. È possibile creare linee continue di qualsiasi lunghezza con diffusori lineari attivi ed inerti e raccordi ad angolo. I diffusori lineari a scomparsa TRATTO sono adatti per impianti di ventilazione meccanica controllata (VMC), di deumidificazione e climatizzazione.

I diffusori lineari a scomparsa TRATTO sono utilizzati sia in ambito residenziale che commerciale. Il colore standard è nero RAL 9005 opaco ma su richiesta possiamo verniciarli con colore a tua scelta. Contattaci per conoscere tutte le varianti e le soluzioni custom per il tuo impianto.



Diffusore lineare


La larghezza della feritoia e la lunghezza del diffusore lineare variano a seconda della quantità d'aria da immettere in ambiente e dal risultato estetico desiderato. La feritoia di mandata può essere da 2 a 6 cm di larghezza. La lunghezza del diffusore lineare da 0,5 a 2 metri in unico elemento. Oltre i 2 metri si accoppiano più diffusori con l'apposito collegamento rapido.


Diffusore lineare Tratto

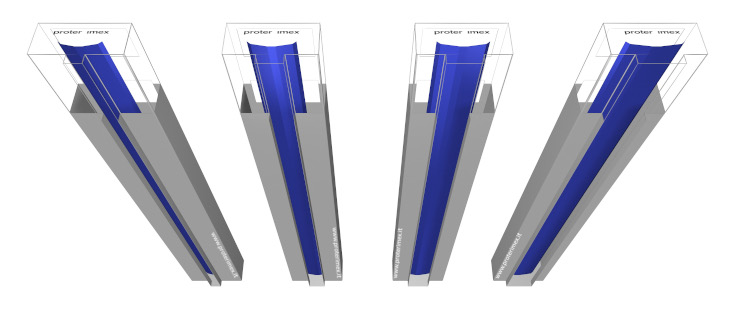

Il lancio dell’aria nei diffusori ad alta induzione TRATTO può essere verticale o inclinato modificando l’inclinazione del deflettore interno. Il cambio di direzione del lancio può essere fatto in qualsiasi momento anche con diffusore lineare di mandata montato.

Sei un professionista? Contattaci per maggiori informazioni o utilizza il software di selezione, i disegni dwg ed i testi di capitolato disponibili qui a lato.



Diffusore lineare

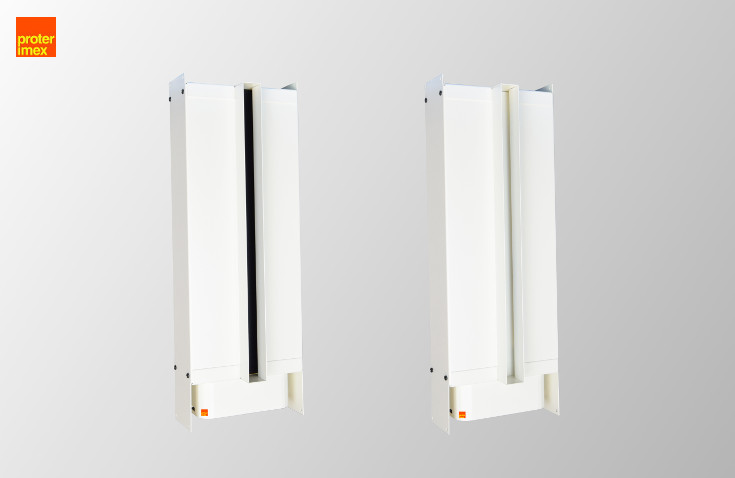

Questi diffusori lineari senza cornice possono essere utilizzati sia per l’immissione che per l’aspirazione dell’aria. I diffusori lineari di mandata sono sempre completi di serranda a scorrimento di regolazione della portata aria e su richiesta di un equalizzatore. La regolazione della serranda a scorrimento si può fare in qualsiasi momento anche con il diffusore lineare di mandata montato nel soffitto.


diffusori lineari


I plenum dei diffusori lineari per climatizzazione TRATTO sono in lamiera d’acciaio, isolati all’esterno in materiale autoestinguente in Euroclasse B-s2,d0, spessore 1 centimetro. L’altezza totale del diffusore più il plenum parte da un minimo di 130 mm nella versione ultra ribassata per tubi corrugati DN75. Dimensioni e varianti disponibili nella scheda prodotto scaricabile a lato.




Le portate d'aria consigliate per metro lineare di diffusore con gradienti di temperatura variabili tra i +10°C ed i -10°C sono riportate in tabella. I dati tecnici completi dei diffusori lineari a scomparsa TRATTO sono nella scheda prodotto scaricabile a lato.



Caratteristiche tecniche diffusori lineari a scomparsa TRATTO

 Modello

 TRATTO 20

 TRATTO 30

TRATTO 35

 TRATTO 40

 TRATTO 50

TRATTO 60

 Lunghezza feritoia

 2 cm

 3 cm

 3,5 cm

 4 cm

 5 cm

 6 cm

 Lunghezza

 da 0,5 a 2 m

 da 0,5 a 2 m

  da 0,5 a 2 m

 da 0,5 a 2 m

 da 0,5 a 2 m

  da 0,5 a 2 m

 Altezza / larghezza

 53 mm / 125 mm

 53 mm / 125 mm

  53 mm / 125 mm

 63 mm / 125 mm

83 mm / 160 mm

  83 mm / 160 mm
 Altezza con plenum Ø 100 mm 149* mm 149* mm 149* mm 159* mm 189* mm

 189* mm

 Altezza con plenum Ø 150 mm 199* mm 199* mm 199* mm 209* mm 239* mm 239* mm
 Portata aria per metro lineare min 22 / max 108 m3/h min 32 / max 162 m3/h  min 38 / max 189 m3/hmin 43 / max 216 m3/h min 54 / max 270 m3/h  min 65 / max 324 m3/h

*ingombro senza spessore lastra di gesso
